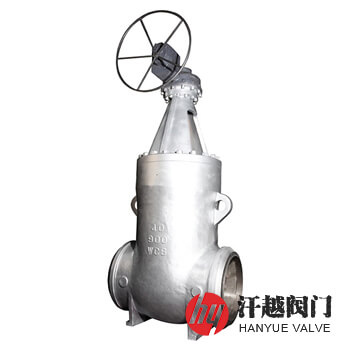

高溫高壓電站閘閥產品概述
高溫高壓電站閘閥是一種宜安裝在公稱壓力PN≤32MPa、工作溫度t≤450℃或工作壓力P≤20MPa、工作溫度t≤540℃(570℃)的火力發電站汽水系統中，用于流通或切斷管路介質的焊接閘閥。其閥體中腔密封是靠介質的壓力作用在填料箱端面使止推環圈受壓密封，介質壓力越高，密封性能越好。該閥閘板和閥座密封面堆焊司太立硬質合金，具有良好的耐熱、耐腐蝕、耐磨性能，抗沖蝕，在高溫下(650℃)特性不變，能承受冷熱沖擊條件，不易產生裂紋，其中閘板比閥座堆焊層硬度高，以免閥門啟閉時密封面擦傷。本產品采用雙向密封結構，介質可以從任意端進入，且閘板為彈性槽設計，自動補償加工誤差，可在高溫高壓狀態下開啟和關閉，避免咬死，因此，特適合焊裝在公稱尺寸DN100及以上的水、汽管道上，作為啟閉裝置用。
高溫高壓電站閘閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | A216 WCB | A217 WC6 | A217 WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 2 | 閥 座 | A105 | A182 F11 | A182 F22 | 15CrMo | 12Cr1MoV | 15Cr1Mo1V |
| 3 | 閘 板 | A216 WCB | A217 WC6 | A217 WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 4 | 閥 桿 | A182 F6a CL.2 | A182 F11 | A182 F22 | 25Cr2MoVA | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
| 5 | 閥 蓋 | A216 WCB | A217 WC6 | A217 WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 6 | 密 封 圈 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 四 合 環 | A182 F6a CL.2 | A182 F11 | A182 F22 | 15CrMo | 12Cr1MoV | 15Cr1Mo1V |
| 8 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 9 | 填料壓板 | A216 WCB | A217 WC6 | A217 WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
高溫高壓電站閘閥性能規范
| 公稱壓力PN(MPa) | 20.0 | 25.0 | 32.0 | — | — | — |
| 工作壓力(MPa) | — | — | — | 10.0 | 14.0 | 17.0 |
| 工作溫度(℃) | — | — | — | 540 | 540 | 540 |
| 水壓強度試驗壓力(MPa) | 30.0 | 37.5 | 48.0 | 30.0 | 40.0 | 48.0 |
| 上密封試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 水壓密封試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 設計制造 | NB/T 47044、DL/T 531、API 600、JIS E-101 | |||||
| 結構長度 | GB/T 12221、ASME B16.10、JIS E-101 | |||||
| 連接端部 | NB/T 47044、DL/T 531、ASME B16.25或按訂貨合同要求 | |||||
| 檢驗試驗 | NB/T 47044、DL/T 531、API 598、JIS E-101 | |||||
高溫高壓電站閘閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 250 | 100 | 106 | 483 | 320 | 100 | 96 | 533 |
| 125 | 126 | 559 | 125 | 118 | 610 | ||
| 175 | 158 | 711 | 150 | 148 | 762 | ||
| 225 | 210 | 864 | 175 | 148 | 762 | ||
| 250 | 250 | 991 | 225 | 180 | 914 | ||
| 275 | 282 | 1067 | 250 | 222 | 1041 | ||
| 300 | 318 | 1194 | 300 | 278 | 1397 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
