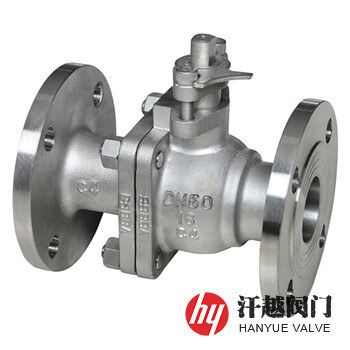

C4鋼球閥產品概述
C4鋼球閥是一種與腐蝕性介質接觸的金屬零部件采用00Cr14Ni14Si4(簡稱C4鋼)材料鑄制或鍛制而成，宜安裝在濃硝酸及各種配比的濃硝濃硫混酸等管路系統上，作截斷、開放和適度節流用的球閥。該閥所使用的材質屬于高硅奧氏體不銹鋼，鑄鋼件牌號ZG00Cr14Ni14Si4，具有成份簡單，鉻、鎳含量較低，易于鑄造，沖擊韌性好，易加工等特點，并擁有良好的抗非致化態和敏化態晶間腐蝕及抗應力腐蝕能力，為了提高鋼材的耐濃硝酸腐蝕能力和耐氧化性，此鋼減少了Cr含量，而顯著提高了Si含量，這是因為Si是鐵素體形成元素，它可提高鋼的強度、流動性、耐氧化性和抗應力腐蝕斷裂的能力，所以，本產品特適宜在濃硝酸介質中使用，此外，它還耐各種濃硝酸和硫酸混合酸的腐蝕。
C4鋼球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | C4鋼 | 00Cr14Ni14Si4 | ZG00Cr14Ni14Si4 | ZG03Cr14Ni14Si4 |
| 2 | 閥 體 蓋 | C4鋼 | 00Cr14Ni14Si4 | ZG00Cr14Ni14Si4 | ZG03Cr14Ni14Si4 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、C4+HF | |||
| 4 | 球 體 | C4鋼 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 |
| 5 | 閥 桿 | C4鋼 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 栓 | 316 | 316 | 316 | 316 |
| 8 | 螺 母 | 316 | 316 | 316 | 316 |
C4鋼球閥技術參數
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||
C4鋼球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
C4鋼球閥結構圖
我廠還有C4鋼固定球球閥、C4鋼三通球閥、C4鋼偏心半球閥、C4鋼V型球閥和C4鋼保溫球閥等。如你需訂購我廠其他不銹鋼球閥產品，咨詢時請說明結構形式、公稱尺寸、公稱壓力、閥體和內件材質、使用溫度、法蘭標準及密封面形式等。
